银科电磁转换器又增新功能-江苏银科测控设备有限公司
来源:本站作者:管理员网址:http://www.jsyinke.cn浏览数:69

电磁转换器又增新功效(HART通信功效)

  我公司新增的电磁转换器HART通信功效,于2006年已斥地成功并投入生产,现已批量生产,招待泛博新老客户订购。

  HART功效操作申明先容

一.HART总线概述

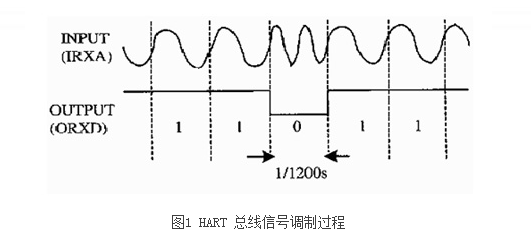

  HART总线是Rosemount公司于1993年斥地的一种操作于现场设备的数据通信总线,它是英文“Highway Addressable Remote Transducer”字头的缩写,意思是“可寻址远程传感器数据通路”。它的数据灯号记号传输编制是在4-20mA灯号记号上叠加一个电流调频灯号记号,其中逻辑“1”用1200Hz灯号记号暗示,逻辑“0”用2200Hz灯号记号暗示,波特率为1200bps。其灯号记号调制波形如图1所示。

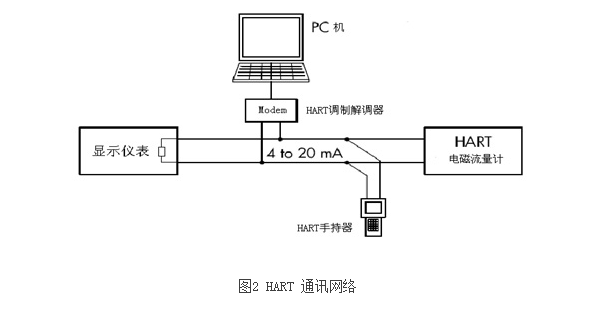

  HART总线的特点是独霸4-20mA灯号记号线传输数据灯号记号,所以既可以俭仆现场的数据通信线,又能实现数据通信,很是合适现场操作。由HART总线组成的其现场汇集如图2所示。

  经过过程HART总线,由主机或现场HART手持器可以完成对现场设备的参数设置和测量值显示。

二.L-Mag电磁流量转换器HART功效

  L-Mag 电磁流量计转换用存在HART总线接口,经过过程HART总线可设置流量计的仪表量程规模、报警上限、报警下限、小灯号记号切除、测量阻尼时刻、流量单元和频率输出规模七个参数;同时可实时显示电磁流量计的流量值PV、电流输出值AO和电流输出百分比PV%。

  经过过程现场HART手持器或PC机的Modem,可以便利地改削和据守电磁流量计的参数和过程变量。L-Mag HART总线电磁流量计撑持北京华控CH375 HART 手持器和 Rosemount 手持器。

三.L-Mag电磁流量计的HART总线现场接线

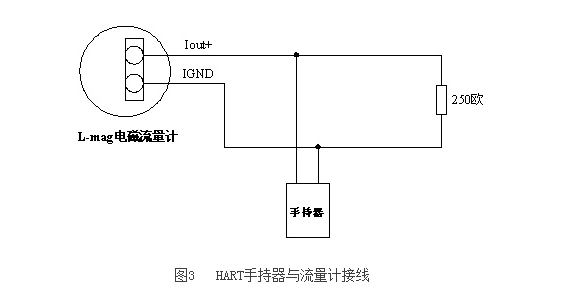

HART手持器与电磁流量计毗连以下图3所示:

申明:1) HART手持器或HART Modem的两个输入灯号记号线并联在电磁流量计电流输出的负载电阻两头,灯号记号没有极性。

   2)电磁流量计4-20mA电流输出的负载电阻应大于170Ω,小于500Ω才干保障数字灯号记号的靠得住传输。

   3)HART 手持器不能串入电磁流量计输出的电流回路中。

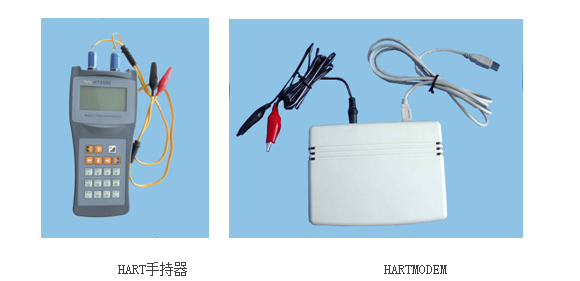

2、又出新产物(HART手持器、HARTMODEM)

  公司新推出与电磁转换器HART通信配套操作的HART手持器及PC机毗连的HARTMODE两种新产物。经过过程现场HART手持器或PC机的Modem,可以便利地改削和据守电磁流量计的参数和过程变量。招待泛博新老客户复电订购。

  L-Mag 电磁流量计转换用存在HART总线接口,经过过程HART总线可设置流量计的仪表量程规模、报警上限、报警下限、小灯号记号切除、测量阻尼时刻、流量单元和频率输出规模七个参数;同时可实时显示电磁流量计的流量值PV、电流输出值AO和电流输出百分比PV%。(申明书请到本网站的“材料下载”中查看)

3、公司电磁转换器PROFIBUS通信现已研发成功

  公司电磁转换器的PROFIBUS通信功效已研发成功,现正在进一法式榜样试,将于近日可以正式生产。招待泛博新老客户复电咨询及订购。

  L-mag电磁流量计PROFIBUS通信功效简介

一.PROFIBUS现场总线

  过程现场总线PROFIBUS(Process Field Bus)是德国于1991年在DIN19245中发布的总线标准。现已成长成为一种面向工场主动化、流程主动化的一种国内性现场总线标准。由于其奇怪的手艺特点、残酷的认证标准和凋谢的手艺标准,获得Siemens、ABB等在内的1200多个厂商的撑持。出格是2001年以来,PROFIBUS被核准为中国机械财产的行业标准,在我国的工场主动化和过程主动化规模获得广泛的成长。

二.L-mag电磁流量计转换PROFIBUS功效

  L-magPROFIBUS转换器是我公司最新斥地的存在现场总线PROFIBUS-DP通信功效的电磁流量计转换器,它可以经过过程PROFIBUS现场总线与PROFIBUS主站(PC机或PLC)进行数据通信,使主站能对流量计的瞬时流量、瞬时流速、流量百分比、电导比、正向堆集流量及反向堆集流量等数据进行实时汇集,同时也可对仪表量程规模、上限报警值、下限报警值、小灯号记号切除、频率输出规模、流量单元及测量阻尼时刻等参数进行改削。其具体手艺指标以下:

  (1)撑持PROFIBUS-DP/Vo和谈,JB/T10308.3-2001测量和节制数字数据通信财产节制系统用现场总线第3部分PROFIBUS标准。

  (2)标准的PROFIBUS-DP驱动接口,波特率为自顺应模式,最大波特率为6M/12M。

  用户可以遵守我公司供给的SY_P_M.GSD文件。按PROFIBUS手艺标准很便利地组成PROFIBUS-DP汇集系统,完成对电磁流量计的数据汇集和参数设置。
