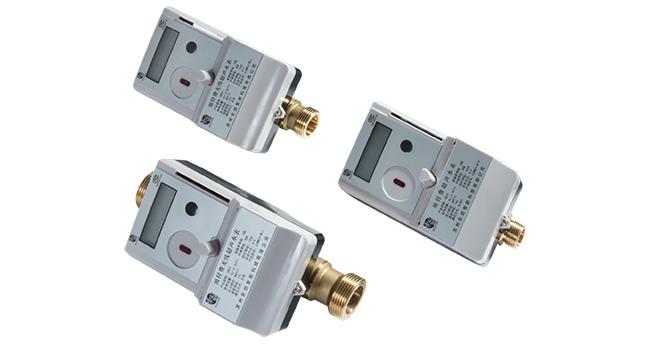

预付费超声水表是将普通超声水表和智能锁闭阀合二为一的新型水表,测量管段采用了表阀一体的设计,结构紧凑。东剑品牌的预付费超声水表,不仅可以支持仪表端(本地)预付费刷卡充值,而且实现了(网络)远程缴费控阀的功能,由此避免了以往居民需先跑水司缴费再回家刷卡充值的繁琐过程。取而代之的是,用户通过手机App连通支付宝或微信,足不出户就可完成缴费过程,充分利用了当下热门技术的简单快捷的优势。另一方面,管理部门也可以更科学更及时地对仪表和阀门的工作状态以及用户的用水行为进行远程监管和控制。
产品特点:
1. 符合国标《GBT 778-2007 封闭满管道中水流量的测量 饮用冷水水表和热水水表》 、检定规程《JJG162-2009 冷水水表》及行业标准《CJ/T 434-2013 超声波水表》
2. 支持本地刷卡充值预付费(5557卡、M1卡等)和远程(网上支付)预付费控阀(有线、无线方式皆可)
3. 具有自诊断功能:流量传感器故障报警、测量超量程报警、电池欠压报警、卡错误报警、阀故障报警
4. 应用了本公司专利的流量测量方法和智能数据纠错技术,测量准确度和稳定性高
5. 内置2节锂电池:能量型1节(用于表供电,整机功耗极低,静态工作电流<6uA)、功率型1节(专用于阀门控制),使整机的工作寿命可达10年
6. 具有专利的红外抄表接口、M-Bus接口、无线接口(LoRa技术),可实现数据远传、运行状态信息监控和管理
7. 支持阀门定期开闭自检,避免了长期不动作形成水垢造成的锁死或失效
8. 自保护功能,保护阀门安全,阀门动力强劲,大水流下可安全关阀
9. 配套完善的水表运行收费管理系统平台
技术参数:(量程比125:1~160:1可选,下表为160:1系列)
型号 | 公称口径 | 常用流量 | 分界流量 | 最小流量 | 流量传感器接口尺寸 | 流量传感器接管尺寸 | 表体 长度 |
DN(mm) | Q3(m3/h) | Q2(m3/h) | Q1(m3/h) | 螺纹长度(mm) | 螺纹 规格 | 接管 长度 | 螺纹 长度 | 螺纹 规格 | (mm) |
(mm) | (mm) |
|
DN15 | 15 | 2.5 | 0.025 | 0.016 | 10 | G¾B | 43 | 15 | R1/2 | 165 |
DN20 | 20 | 4.0 | 0.040 | 0.025 | 12 | G1B | 50 | 16 | R¾ | 195 |
DN25 | 25 | 6.3 | 0.063 | 0.040 | 12 | G1¼B | 58 | 18 | R1 | 225 |
准确度等级 | 2级 |
量程比 | 160、125 |
最大工作压力(MPa) | 1.0 |
最大压力损失(MPa) | ≤0.025 |
通讯接口 | 红外、M-Bus、RS485(可选)、无线(LoRa技术) |
测温范围(℃) | 0~30 |
工作温度(℃) | -20~55 |
环境严酷度等级 | B级 |
电磁环境等级 | E1 |
工作寿命 | 10年 |
防护等级 | IP68 |
阀门工作电流 | 静态 30mA,最大(堵转限流)100mA |
流场敏感度 | U10/D5、U5/D3(可选) |
管段材质 | 铜、不锈钢(可选) |
数据存储 | 24个月度累积数据、报警发生时间以及报警源 |
