卫生型电磁流量计
分享到:

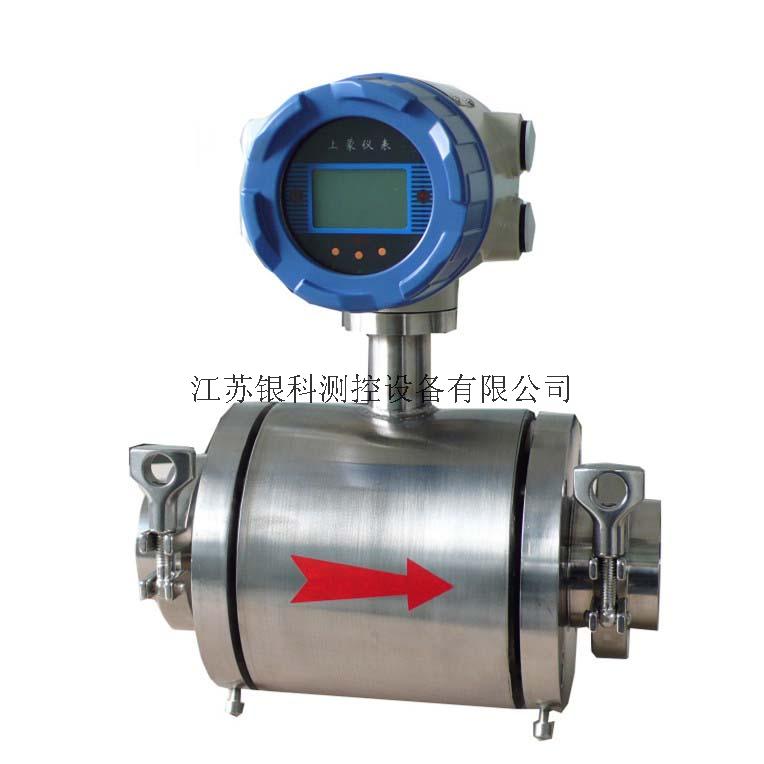

卫生型电磁流量计
价格:
0.00
库存量: 0
产品详情

YKLDBW系列卫生型电磁流量计是为了满足食品行业对食品卫生要求而将传统法兰连接的管道式电磁流量计采用了卫生型的衬里材料和卡箍连接加工工艺,符合食品行业的卫生要求,同时卫生型电磁流量计采用了不锈钢外壳及不锈钢卡箍连接,方便电磁流量计的快速拆卸、清洗,使电磁流量计在使用过程中介质不易被污染,且能有效防止测量流体残余物在测量管中的堆积,可广泛应用于矿泉水、酱油、果酱、啤酒、果汁、米酒、牛奶等食品的生产制造过程及卫生、化工等领域。
一、特点:
1、传感器采用新型的卫生型衬里材料,防止了测量介质残余物在测量管中的堆积。
2、传感器采用快速连接方案,电磁流量计便于拆卸、维护和清洗。
3、转换器采用16位嵌入式微处理器做信号处理,具有集成度高,运算速度快,计算精度高,全数字化信号处理,抗干扰能力强,测量可靠等特点。
4、流量计为双向测量系统,内装三个积算器:正向总量、反向总量及差值总量;可显示正、反流量,并具有多种输出:电流、脉冲、数字通讯、HART协议。
二、技术参数
1、口径:DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80DN100
2、精度:0.5级;1.0
3、被测介质温度:T120
4、环境温度:-20~+45
5、相对湿度:5%~95%
6、额定压力:PN1.0
7、流速范围:0.3~12m/s
8、电导率:>5μs/cm
9、电极:316L
10、内衬:PTFE
11、本体材质:不锈钢
12、供电电源:AC220V±10%? 50Hz±5%DC24V
13、输出信号:4~20mARS232 RS485HART协议;脉冲输出
14、防护等级:IP65
15、隔爆等级:EXdiiBT4~6 ??EXdiiCT4~6
16、产品分类:管道一体式;管道分体式
三、口径与流量范围

口径mm

流量范围m3/h

卡盘尺寸mm

口径mm

流量范围m3/h

卡盘尺寸mm

DN15

0.4~6

50.5

DN50

4~60

77.5

DN20

0.6~12

50.5

DN65

6~120

91

DN25

1.0~16

50.5

DN80

10~160

119

DN32

1.6~25

50.5

DN100

16~250

145

DN40

2.5~40

64




五、产品选型

型号

口径

卫生型电磁流量计

YKLDBW

15~100



代号

安装形式


Y

一体式

F

分体式


代号

转换器型号

ZA

圆形

ZB

方形(仅适用于分体式)


代号

供电形式

AC

(交流)220V AC 50Hz(90~245V AC 50Hz)

DC

(直流)24V DC (20~36V DC)

LD

锂电池供电(不带信号输出)


代号

输出信号(可多选)


I

4~20mA


f

频率 1KHz


Rs

串行通讯(485


H

HART协议


C

控制输出



代号

防爆要求

N

无防爆

EX

防爆(仅适用于分体式)


代号

介质温度

T1

≤65

T2

≤120


代号

内衬材质

PTFE

聚四氟乙烯


代号

电极材质

316L

不锈钢
