楔形流量计
分享到:
楔形流量计
价格:
0.00
库存量: 99
产品详情

一、概述

楔形流量计是一种差压式流量仪表。其检测元件是楔形孔板,它是一块V形节流件,它的圆滑顶角朝下,这样有利于含悬浮颗粒的液体或粘稠液体顺利通过,不会在节流件上游侧产生滞流、粘附、沉淀,特别适用高粘度、高浓度、结晶混合液、脏污液体及高含尘气体的流量测量。因此被广泛地应用于石油、化工、天然气、治金、钢铁、电力、水利、给排水、造纸、制药、酿造、纺织印染等行业的计量与过程监测。

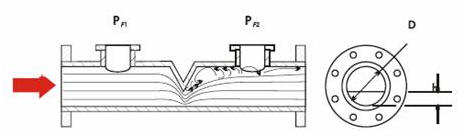

二、工作原理

楔式流量传感器及流量计同其它差压流量仪表一样,其原理基于封闭管道中能量相互转化的佰努力方程和流体流动连续定律:差压与流量是一个开方关系,通过测量差压,就可以测量出管道流体流量大小。

三、特点:

1.       可用于粘滞性液体的流量测量,黏度可高达500mPa·S,如燃油、渣油及重油等。

2.       适用于含悬浮颗粒的液固混合物,如浆状流体、污水等的流量测量。

3.       混相流型楔形流量计可用于泥浆、煤水悬浮液、煤焦油、悬浊液等液固两相流。

4.       雷诺数使用范围宽广,可适用于极低的雷诺数(ReD=300),而雷诺数上限可达106以上,因此亦可用于气体、蒸汽之类流体的流量测量。

5.       差压信号稳定可靠,测量精度高,重复性好,压力损失低。

6.       抗磨损免维护(无可动部件)。

7.       整体结构形式无可动部件,使用寿命长。

8.         安装方便,免于维护。

9.         双向流量测量。

10.     具有最小的直管段要求:上游5倍管道直径,下游2倍管道直径。

四、主要技术参数

1 精度:±0.5%读数(标定)、±1%

2 一体化质量流量测量(精度±0.5%

3 重复性:±0.2%读数

4 公称通径: 15 mm~1200 mm

5 工作温度: -200℃~+530℃

6 公称压力:- 0.1 MPa~42 MPa

7 楔形比:0.2~0.7

8 量程比:10:1

9 低雷诺数测量(最低为RED=300)

10 参照标准:GB/T2624-2006JJG640-94及流量测量节流装置设计手册

11 连接方式:法兰连接、焊接、螺纹连接

五、结构形式

楔形流量计按其组装方式分为一体型和分离型,按其连接方式分为法兰连接、焊接连接、螺纹连接及对夹式连接,按其取压方式分为普通取压、法兰密封取压等结构。详见下表:

对夹式

螺纹连接

法兰连接

法兰取压法兰连接

化学密封法兰连接

一体化楔形流量计

楔形流量计安装注意事项:

1   一般楔形流量传感器附有前后测量管,可在水平或垂直安装及使用。当传感器在垂直管道上安装时,流体应自上而下流动。测量液体时应注意使差压变送器能翻遍地排除气泡,以免引起仪表零点漂移;

2   传感器上下游侧应配置直管段,管道内壁应光滑、清洁、无附着物,只管段长度如表

3、 水平安装时,楔式差压元件应与管道中心线成90度。对于垂直安装,由于取压点之间轻微的静压影响必须注意差压变送器调零。

六、型号标记方法:
                   YK-XX-DN□-PN□- C/S/O 楔形流量传感器

YK——基本型号;- XX——楔形流量传感器

DN□——公称通径(㎜)例如DN100,为公称通径100㎜。

PN□——公称压力(Mpa)例如PN1.6,为公称压力1.6 Mpa。

C/S/O——管道材质:C为碳钢,S为不锈钢,O其它材质。
