均速管阿牛巴流量计
分享到:
均速管阿牛巴流量计
价格:
0.00
库存量: 99
产品详情

一、概述

均速管阿牛巴流量计的测量元件——均速管(国外称Annubar,直译阿牛巴),是基于早期皮托管测速原理发展起来的,是60年代后期开发的一种新型差压流量测量元件。均速管流量计在电厂、石化、冶金、水处理、精细化工、环保等行业中广泛应用。

二、测量原理

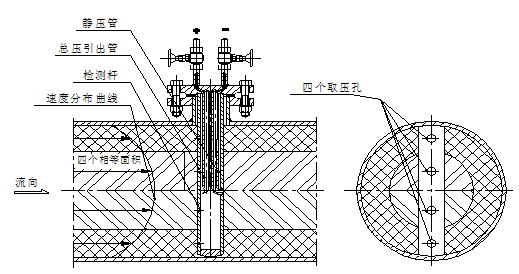

均速管流量计,它是一根沿直径插入管道中的中空金属杆,在迎向流体流动方向有成对的测压孔,一般有两对,其外形似笛。迎流面的多点测压孔测量的是总压,与全压管相连通,引出平均全压p1,背流面的中心处开有一只取压孔,与静压管相通,引出静压p2。均速管是利用测量流体的全压与静压之差来测量流速。

三、特点

1.       均速管流量计可用于液体、气体和蒸汽流量等各种介质流量测量;

2.       均速管流量计结构,压力损失小,安装、拆卸方便,维护量小;

3.       适合大管道,和不规则管道的流量测量;

4.       压力损失小(与孔板相比较,仅为孔板的5%以下),大大减少了动力消耗,节能效果显著;

5.       一体化式结构,成套性好;

6.       管道口径适应范围大,当管径越大时,采用插入式结构,其优越性也愈突出;

7.       准确度及长期运行稳定性好,准确度可达1%,稳定度可达±O.1%;

8.       多参数智能变送,全动态温压自动补偿。不受压力温度变化影响;

9.       现场指示、远传兼容,方便系统组建及入网;

10.   开放式数字平台,多用途串行接门,现场总线结构,HART通讯协议;

四、主要技术参数

1.       量程比:   10:1;

2.       通用管径:20mm~4000mm;

3.       测量精度:±1.0%;±1.5%;

4.       重复精度:±0.1%;

5.       工作压力:0~16Mpa;

6.       工作温度:-40℃~500℃;

7.       适用介质:空气、煤气、烟气、天然气、自来水、锅炉给水、含腐溶液;饱和蒸汽、过热蒸汽等;

8.       参照标准:ISO 3966-197、JB/T5325-1991及GB/T2624-2006;

9.       连接方式:插入式法兰连接,插入式螺纹连接、管道式法兰连接、管道式螺纹连接;

五、结构形式

均速管流量计由检测杆、取压口和导杆组成。均速管的检测管截面形状分为圆形、菱形、椭圆形等多种结构。如图所示;

  (a) 圆形   (b) 菱形      (c) 椭圆形   (d) 双管(前后)形

六、型号标记方法:
                    LG-LG-DN□-PN□- C/S/O 均速管流量传感器

YK——基本型号;- YK——均速管流量传感器

DN□——公称通径(㎜)例如DN300,为公称通径300㎜。

PN□——公称压力(Mpa)例如PN1.0,为公称压力1.0Mpa。

C/S/O——管道材质:C为碳钢,S为不锈钢,O其它材质。
